如何使用电阻来调节电源输出并保护线性稳压器不出故障

来源：万利隆电子人气：2000 发布时间：2018-11-08

电源的分类通常取决于输入是交流还是直流，以及使用何种类型的调节方式来提供正确的直流输出，通常是开关模式或线性模式。
工频线电压通常为AC-DC电源供电，而电池或任何其它直流电源则提供DC-DC供电。这些DC-DC转换器使用开关模式技术将输入电压调节为更高（升压）或更低（降压）的输出电压。
现成的电源适于许多市场和常规用途，但在某些情况下需要定制设计。

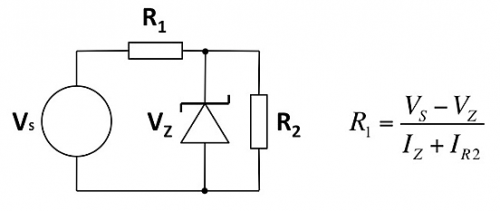

要了解组件在电源中的作用，有必要了解电源工作的基本原理。设计一个如图1所示的电路。该电路使用齐纳二极管为负载（R2）提供恒定电压。R1用于提供最小电流以保持齐纳二极管处于恒定击穿状态，并提供负载电流。

图1：一个简单的齐纳二极管稳压器电路。

此类系统适用于功率较低且供电电压和负载都相当稳定的电路。如果负载电流降低或电源电压突然增加，则可能会超出齐纳二极管的额定功耗。这种电路中的电阻很容易选择，只要其额定功率符合齐纳二极管和负载的组合功率要求即可。

对于供电电压或负载可能变化的电源，串联设计可以使用传输晶体管（pass transistor），这将确保负载电流稳定，并可将电压输出降低到所期望的范围。

图2示出了这种电路。这些设计通常使用IC或低压差（LDO）稳压器来调节负载电源。由R1和R2形成的分压器感测并设置相对于参考电压的电压输出。如果电路具有固定输出，则分压器位于内部；对于其它应用，可以在外部放置一两个电阻。

选择电阻值以提供所需的比率，最重要的考虑因素是精度。如果稳压器电路具有高增益和高输入阻抗，则可以使用图1中的公式轻松计算最差情况下的数值，首先选R1最大值和R2最小值，然后选R2最大值和R1最小值。这些计算可显示出与期望输出的最大电压偏差。
