金属膜精密电阻与线绕精密电阻最主要区别

来源:万利隆电子 阅读量:2000发布时间:2019-02-25
高精度电子电路中时常会用到精密电阻器,我们通常也简称精密电阻。事实上精密电阻是指电阻的阻值误差、电阻的热稳定性(温度系数)、电阻器的分布参数中的分布电容和分布电感等项指标均达到一定标准的电阻器. 精密电阻器在很多高端电子设备上是不可缺少的一种电阻,没有精密电阻器这些电子设备无法正常发挥性能。列如在军工领域,军工级电阻器大部分都是使用精密电阻器产品。通常精密电阻器分类如下:

高精密电阻
精密电阻按材料分,有金属膜精密电阻、线绕精密电阻和金属箔精密电阻几类.金属膜精密电阻的精度较高,但阻值温度系数和分布参数指标略低;线绕精密电阻的阻值精度和温度系数指标很高,但分布参数指标偏低;金属箔精密电阻的精度、阻值温度系数和分布参数各项指标都很高:精度可达10-6,温度系数可达±0.3×10-6/℃,分布电容可低于0.5pF,分布电感可低于0.1μH.

精密电阻
以上三种精密电阻器的价格随性能而提高,所以在应用中应根据实际情况合理选用.例如,在直流或频率很低的交流电路中,一般只需选用线绕精密电阻或金属膜精密电阻即可,没有必要选用价格高昂的金属箔精密电阻.

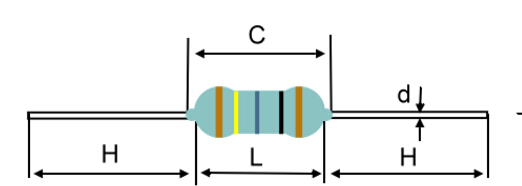

金属膜精密电阻的主体通常为圆柱形;线绕精密电阻则有圆柱形、扁柱形和长方框架形几种;金属箔精密电阻则常呈方块形或片形.线绕精密电阻的匝数较多时,往往采用无感绕制法绕制,正向绕制的匝数和反向绕制的匝数相同,以尽量减小分布电感.

精密电阻
长方框架形的线绕精密电阻通常是设备制造厂根据需要专门定制的,常用于仪器仪表.一旦仪器仪表中的长方框架形线绕精密电阻损坏,可用与原电阻合金丝的材料、直径、长度均相同的新合金电阻丝均匀绕在原框架上代替.如果原长方框架形线绕精密电阻只是表面绝缘层破损,只需将原电阻丝从框架上拆下,重新浸漆,再经晾干处理后重新绕到原长方框架上即可.

金属膜精密电阻与线绕精密电阻最主要区别还是在产品的性能上,两种虽然都是精密电器,由于温度系数的不同使得两种精密电阻在应用上还是有很大的区别。
