精密绕线电阻相对功率线绕电阻与厚膜电阻最大的优点

来源:万利隆电子 阅读量:2000发布时间:2019-03-08
线绕电阻生产通常将绝缘电阻丝缠绕在特定直径的瓷管上,利用不同线径、长度和合金材料可以达到所需电阻和初始特性。精密线绕电阻 ESD 稳定性更高,噪声低于薄膜或厚膜电阻,而且高精密线绕电阻还具有 TCR 低、稳定性高的特点。那么精密绕线电阻生产过程需要注意哪些生产要点呢?

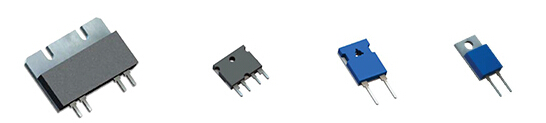

绕线电阻
我们知道传统线绕电阻加工方法无法消除缠绕、封装、插入和引线成型工艺中产生的各种应力。固定过程中,轴向引线往往采用拉紧工艺,通过机械力加压封装。这两种方法会改变电阻,无论加电或不加电。从长期角度看,由于电阻丝调整为新的形状,线绕元件会发生物理变化。

而高精密线绕电阻初始误差可以低至 ± 0.005 %。TCR 可以达到 3 ppm/°C典型值。不过,降低电阻值,线绕电阻一般在15 ppm/°C 到 25 ppm/°C。热噪声降低,TCR 在限定温度范围内可以达到 ± 2 ppm/°C 。同时高精密线绕电阻加工过程中,电阻丝内表面收缩,而外表面拉伸。这道工艺产生永久变形 — 相对于弹性变形或可逆变形,必须对电阻丝进行退火。永久性机械变化会造成电阻丝和电阻电气参数任意变化。因此,电阻元件电性能参数存在很大的不确定性。

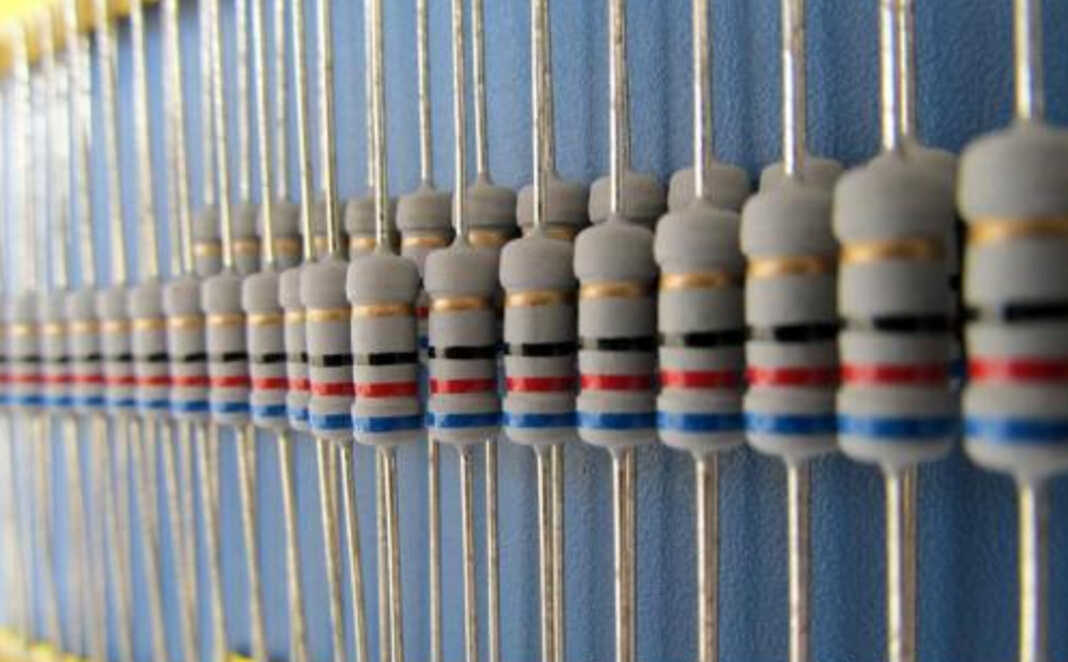

绕线电阻
此外精密绕线电阻与功率线绕电阻最大的却别是功率绕线电阻使用过程中会发生很大变化,它的阻值误差大于2%,温度特性大于是120ppm/°C,而精密绕线电阻器不会出现这种现象。

另外精密绕线电阻由于线圈结构,线绕电阻成为电感器,圈数附近会产生线圈间电容。为提高使用中的响应速度,可以采用特殊工艺降低电感。不过,这会增加成本,而且降低电感的效果有限。由于设计中存在的电感和电容,线绕电阻高频特性差,特别是 50 kHz 以上频率。
绕线电阻
精密绕线电阻相对功率线绕电阻与厚膜电阻来说优势非常明显,在很多电子产品中如何选择高端产品,一般都会有些选择精密绕线电阻器,而功率绕线电阻器和厚膜电阻器使用数量上比精密绕线电阻多,但在很多精度要求更高的产品中,精密绕线电阻器非常有竞争优势
此文关键词:厚膜电阻绕线电阻
