电路设计为什么要重视贴片电阻额定功率及贴片电阻耐受电压值

来源:万利隆电子 阅读量:2000发布时间:2019-03-18
电阻种类比较多种,我们常见的电阻有碳膜电阻、水泥电阻、金属膜电阻和线绕电阻等.特殊电阻有压敏电阻、热敏电阻、光敏电阻等。不同类型电阻其特性参数都有一定的差异,在电路使用时需要考虑的点也不一样。列如贴片电阻,在电路设计中很多工程师只考虑贴片电阻的阻值和贴片电阻允许误差,但事实上只关注这两个参数还远远不够,我们还需要重视贴片电阻额定功率及贴片电阻耐受电压值

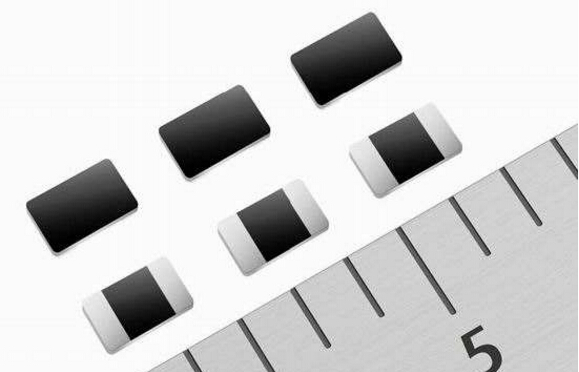

贴片电阻额定功率

贴片电阻额定功率及贴片电阻耐受电压值在很多时候都被忽略,但是在很多特殊电路上不得不重视。因为只考虑贴片电阻的阻值和贴片电阻允许误差这两个参数是不够的,还有两个重要的参数必须要在设计当中引起重视,即贴片电阻额定功率和耐受电压值,这两个参数对整个系统的可靠性影响非常大。

如电路中流过电阻的电流为100mA,阻值为100Ω,那么在贴片电阻上的功率消耗为1W,选择常用的贴片电阻,如封装为0805或1206功率贴片电阻等是不合适的,会因贴片电阻额定功率小而出现问题。因此,选择贴片电阻的额定功率要满足在1W以上,否则贴片电阻上消耗的功率会使电阻过热而失效。
贴片电阻额定功率
此外贴片电阻器如果在耐压值选择不合适的情况下,也会因为电阻被击穿而导致系统设计的失败。列如AC-DC开关电源模块在设计的输入前端,在保证插头或连接器断开后,在输入端L、N上的滞留电压在1S之内衰减到初始值的37%,因此,在设计时一般会采用并接一个 或两个MΩ级阻抗的电阻进行能量泄放,而输入端是高压,即电阻两端是要承受高压的,当电阻的耐压值低压输入端高压的情况下,就会产生失效。

所以在电路设计中,我们不仅仅需要考虑贴片电阻的阻值和允许误差,更应该重视贴片电阻额定功率及贴片电阻耐受电压值。只要正确处理好这四个参数,才能设计出更符合产品的电路,否则后期将给产品带来很多损失和售后维修方面负担。
