压敏电阻串联放电管为什么可以减少串联支路总电容

来源：万利隆电子阅读量：2000发布时间：2019-03-18

压敏电阻应用非常广泛，在各种电路产品中都可以看到压敏电阻的身影。但不得不面对压敏电阻的缺点，这就是压敏电阻非常容易老化的问题，在很多电路设计的时候考虑电阻寿命问题，通常会把压敏电阻优先计算其中。列如压敏电阻串联放电管的支路电路中，由于压敏电阻可以改变串联支路的总电容，所以寿命计算显的非常重要。

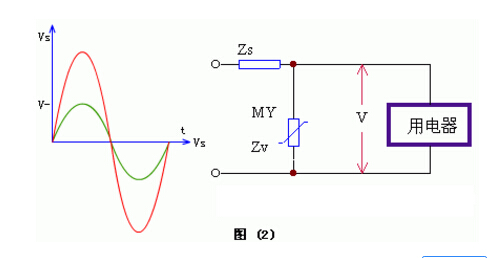

压敏电阻在电路设计中具有较大的寄生电容，当它应用于交流电源系统的保护时，往往会在正常运行状态下产生数值可观的泄漏电流。如果一个寄生电容为2nF的压敏电阻安装在220V,50hz的交流电源系统中，其泄漏电流可达0。14mA(有效值)，这样大的泄漏电流往往会对系统的正常运行产生影响。将压敏电阻与陶瓷气体放电管串联之后。由于放电管的寄生电容很小。可使整个串联支路的总电容减到几个微法。

在这种串联组合支路中，放电管起着一个开关作用。当没有暂态过电压作用时，它能够将压敏电阻与系统隔离开，使压敏电阻中几乎无泄漏电流，这就能降低压敏电阻的参考电压Uima。而不必顾及由此会引起泄漏电流的增大，从而能较为有效地减缓压敏电阻性能的衰退。在暂态过电压作用期间，由于压敏电限的参考电压Uima可选得较低，只要放电管能迅速放电导通，则串联支路能给出比单个压敏电阻更低的钳位电压。在实际应用中。要确定放电管和压敏电限的参数往往不是一件容易的事。

通常，对于交流电源系统的保护来说，放电管的直流放电电压应大于系统的最高运行电压幅值，以便在系统运行电压过零时切断放电管辉光区的续流。选择压敏电阻要能保证切断放电管的电弧区续流。当放电管在电弧区导通时，其两端的电压很低，只有20V左右，可将整个串联支路的残压看成是降在压敏电阻上。

由此可以得出一种保守的做法，即将系统的最高运行电压认为是降在压敏电阻上，此时压敏电阻中的电流应小于放电管电弧区续流，以便能在暂态过电压过去以后有效地切断电弧区续流。在大多数情况下。这种电流的临界值可保守地取为50mA左右。压敏电阻在和陶瓷气体放电管配合用时能降低输出残压、提高通流能力、能延长自身寿命等优点。
