压敏电阻用在钳位型过压器件如何解决易老化缺点

来源：万利隆电子阅读量：2000发布时间：2019-03-20

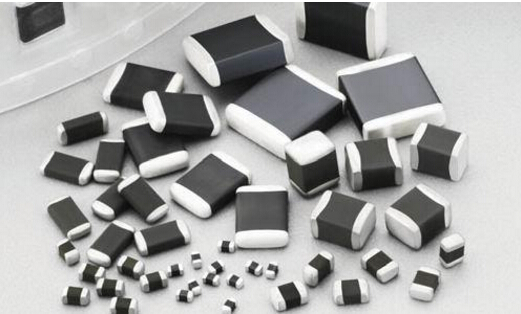

压敏电阻是典型的钳位型过压器件，在实际过压防护中，利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。其优点也是极为显着的通流量大（100A~70kA）其体积越大所能承受的浪涌电流越大、种类齐全，使用范围广，但压敏电阻的缺点也是非常明显，通常在很多电子产品应用中有以下几个缺点：

一、压敏电阻器在大电流时限制电压比较高，我们也通常称为箝位电压较高；

二、压敏电阻的非线性特性较差，通常在动态电阻比较大；

三、压敏电阻在使用低电压时漏电流较大，非常容易出现易老化的问题。

以上三点是压敏电阻器最常见的三大缺点，如何处理这三个缺点对压敏电阻来说非常重要，如果处理不好将会影响整个电路的正常运行。在很多时候压敏电阻的缺点是易老化，大多数情况下P-N结过载时会造成短路且不可回转至正常状态，在电冲击的反复多次作用下压敏电阻内的二极管元件被击穿，电阻体的低阻线性化逐步加剧，压敏电压越来越低，漏电流越来越大，随着MOV本体温度的升高，漏电流更大，形成恶性循环，以至MOV的温度升高达到外包封材料的燃点。

这种情况称之为高阻抗短路(1kΩ左右)，焦耳热使得MOV发热增加且集中流入薄弱点，薄弱点材料融化，形成1kΩ左右的短路孔后，电源继续推动一个较大的电流灌入短路点，形成高热而起火。研究结果表明，若压敏电阻存在着制造缺陷，易发生早期失效，强度不大的电冲击的反复多次作用，也会加速老化过程，使老化失效提早出现。

此外，压敏电阻在通过持续大电流后其自身的性能要退化，将压敏电阻与放电管并联起来，可以克服这一缺点。在放电管尚未导通之前，压敏电阻就开始动作，对暂态过电压进行钳位，泄放大电流，当放电管放电导通后.它将与压敏电阻进行并联分流，减小了对压敏电阻的通流压力，从而缩短了压敏电阻通大电流的时间，有助于减缓压敏电阻的性能退化。

在这种并联组合中，如果压敏电阻的参考电压Uima选得过低，则放电管将有可能在暂态过电压作用期间内不会放电导通.过电压的能最全由压敏电阻来泄放，这对压敏电阻是不利的，因此Uima的数值必须选得比放电管的直流放电电压要大些才行。必须指出.这种井联组合电路并没有解决放电管可能产生的续流问题，因此，它不宜应用于交流电源系统的保护。

虽然说压敏电阻器有很多缺点，但是在电路设计的时候可以通常其他电阻的配合进行有效的解决压敏电阻的缺点，成功解决压敏电阻器的缺点，可以为压敏电阻器的使用提供更多的应用案例，同时也可以有效的保障压敏电阻器的使用寿命。
