滤波器电路中的三极管贴片电阻及基极滤波电容之间有什么关系

来源：万利隆电子阅读量：2000发布时间：2019-03-21

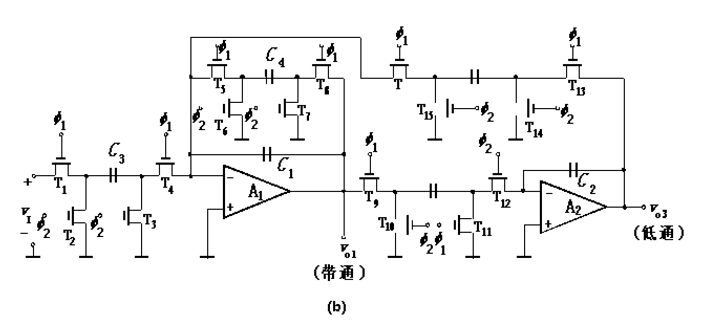

滤波器产品在很多地方上都有应用，而且使用的范围也在扩大，一般滤波器电路中的三极管、贴片电阻、基极滤波电容组成电子滤波器电路，这一电路相当于一只容量为C1×β1大小电容器，β1为三极管的电流放大倍数，而晶体管的电流放大倍数比较大，所以等效电容量很大，可见电子滤波器的滤波性能是很好的。

电路中的贴片电阻和基极滤波电容构成一节RC滤波电路，贴片电阻一方面为三极管提供基极偏置电流，同时也是滤波电阻。由于流过贴片电阻的电流是三极管的基极偏置电流，这一电流很小，贴片电阻的阻值可以取得比较大，这样贴片电阻和基极滤波电容的滤波效果就很好，使三极管基极上直流电压中的交流成分很少。由于发射极电压具有跟随基极电压的特性，这样三极管发射极输出电压中交流成分也很少，达到滤波的目的。

在电子滤波器中，滤波主要是靠贴片电阻和基极滤波电容实现的，这也是RC滤波电路，但与前面介绍的RC滤波电路是不同的。在这一电路中流过负载的直流电流是三极管的发射极电流，流过滤波电阻贴片电阻的电流是三极管基极电流，基极电流很小，所以可以使滤波电阻贴片电阻的阻值设得很大（滤波效果好），但不会使直流输出电压下降很多。

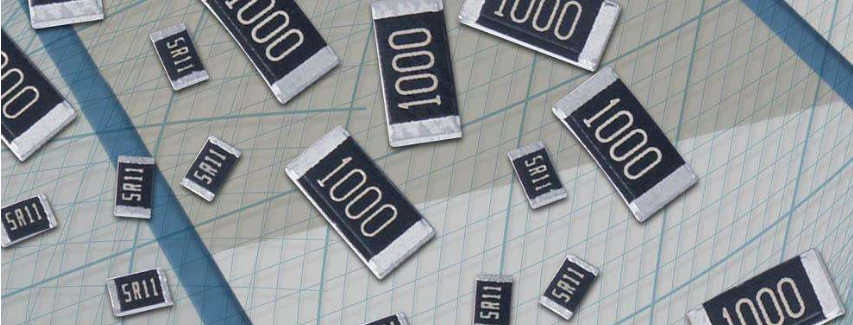

电路中的贴片电阻的阻值大小决定了三极管的基极电流大小，从而决定了三极管集电极与发射极之间的管压降，也就决定了三极管发射极输出直流电压大小，所以改变贴片电阻的大小，可以调整直流输出电压+V的大小。所以说滤波器产品对贴片电阻的选择非常重要，贴片电阻对整个滤波器电路来说非常重要，只有选择合适的贴片电阻器才可以让滤波器功能发挥到最佳效果。
