色环电阻中正确区分金属膜电阻与碳膜电阻的方法

来源:万利隆电子 阅读量:2000发布时间:2018-11-27
色环电阻生产使用的材料不同它的功能和应用也有所区别,但他们都用同样的色环识别法进行标注。在没有电阻生产厂家提示情况下,如何正确的识别那种电阻类型,这对于线路工程师和维修人员来说非常困难。如何快速识别那种类型色环电阻,成为行业的一个热题。今天我们就要说说色环电阻中碳膜电阻与金属膜电阻的区分方法。

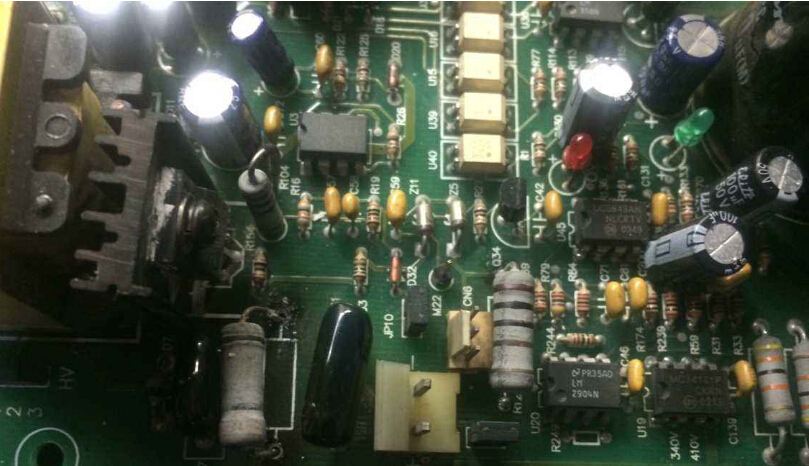

色环电阻


首先我们要了解什么是金属膜电阻,其实这种电阻用镍铬或类似的合金真空电镀技术,着膜于白瓷棒表面,通过切割调试阻值,以达到最终要求的精密阻值,并且电阻产商在外层加上一层色环识别标注这样金属膜电阻器其次是我们了解到碳膜电阻是从高温真空中分离出有机化合物之碳,紧密附着于瓷棒表面之碳膜体,而加以适当之接头后切割调适而成,并在其表面涂上环氧树脂密封以保护,在通过色环识别标注电阻。


金属膜电阻

从上面看这两种类型色环电阻从生产工业就有非常大的却别,因而它们的特点也有很大的区别。金属膜电阻有着精密阻值,公差范围小的特性,而碳膜电阻因工业水平低成本也很廉价,所以在很多电子、电器、资讯产品都在大量使用。

色环电阻识别法

目前电路工程最常用的区别碳膜电阻与金属膜电阻的方法就是测试电阻阻值,由于金属膜电阻的温度系数比碳膜电阻小得多,工程师用万用表测电阻的阻值,然后用烧热的电铬铁靠近电阻,如果阻值变化很大,则为碳膜电阻,反之则为金属膜电阻。另外一种方法就是只能破坏电阻来进行识别,这种方法在万不得已的情况下使用,工程师通常用刀片刮开保护漆,露出的膜的颜色为黑色为碳膜电阻;膜的颜色为亮白的则为金属膜电阻。

以上我们通过了解碳膜电阻与金属膜电阻的生产过程和特特征,在区别它们的时候虽然我们从外观上很难准确的去识别,但工程可以利用以上两点就能准确的识别那种类型的色环电阻。
