合金贴片电阻的功能和应用分析

来源:万利隆电子 阅读量:2000发布时间:2018-12-12

在贴片电阻中一种以合金为生产材料的电阻,我们通常都会叫它电流检测电阻或者合贴片金电阻。很多的时候电路工程师用它在电路中进行大电流的采样,所有这个电阻也叫合金取样电阻。 合金贴片电阻作为电流载体,阻值精准,温度稳定性,产品的安全性,稳定性明显高于普通的陶瓷电阻,由于它的功能特性所以合金贴片电阻的应用也非常广泛,下面我们就来分析了解合金贴片电阻的功能和应用。

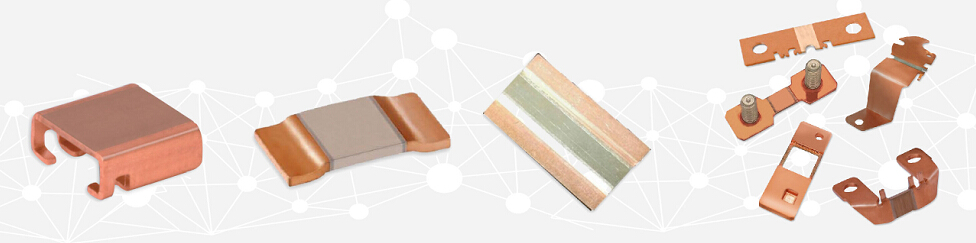

合金贴片电阻

一、合金贴片电阻种类

合金贴片电阻它的阻值范围在:0.5mΩ~600mΩ 之间 功率范围在:1/4W-5W 之间 温度系数范围在:25-50PPM 之间。通常市面上销售比较多的型号有: 0603 合金电阻 0805 合金电阻 1206 合金电阻 2010 合金电阻 2512 合金 电阻 2725 合金电阻 2728 合金电阻 4527 合金电阻这八种类型。每种类型的体积都有不同,在应用上也是很大的区别。

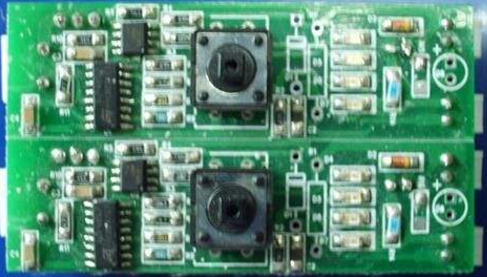

合金贴片电阻

二、合金贴片电阻使用材料

我们知道这种电阻采用合金当做首选作为电流介质来检测电流, 通常可分精密电阻器用的电阻合金以及变阻器用电阻合金和发热体用电阻合金。合金贴片电阻主要材料为铜金属材料,再加上其他的材料就成了康铜合金,锰铜合金等。 由于生产合金贴片电阻的辅助材料众多,材料本身决定合金贴片电阻的性能。

合金贴片电阻

三、合金贴片电阻的应用

合金金属的导电率强导热性好,因此阻值通常可以很轻松达到 0.5~ 600mΩ,同时也能达到很大的功率,所以常常用于电路中大电流的采样,反馈电路中变化的电流,以便进一步地控制或影响电流的变化。所以合金贴片电阻主要应用产品:电源供应器、逆变器/转换器、锂电池保护板、汽车相关空间、笔记本、电脑主板以及 LED 驱 动器,LCD 控制板电池保护板,电源类,变频器,灯具,电机等。

合金电阻

合金贴片电阻符合高功率电气特性、高纯度、高导热、低温漂及耐高温的特性,在很多市场前景广阔,尤其是在大电流环境的电路中合金贴片电阻应用更多,在未来电阻材料发展中,合金类电阻会得到更多的发展和应用。电阻精度、低温飘、精细化设计师合金电阻发展趋势,也是下游电子产品的要求。
