厚膜电阻与薄膜电阻温度系数TCR

来源：万利隆电子人气：发布时间：2020-07-28

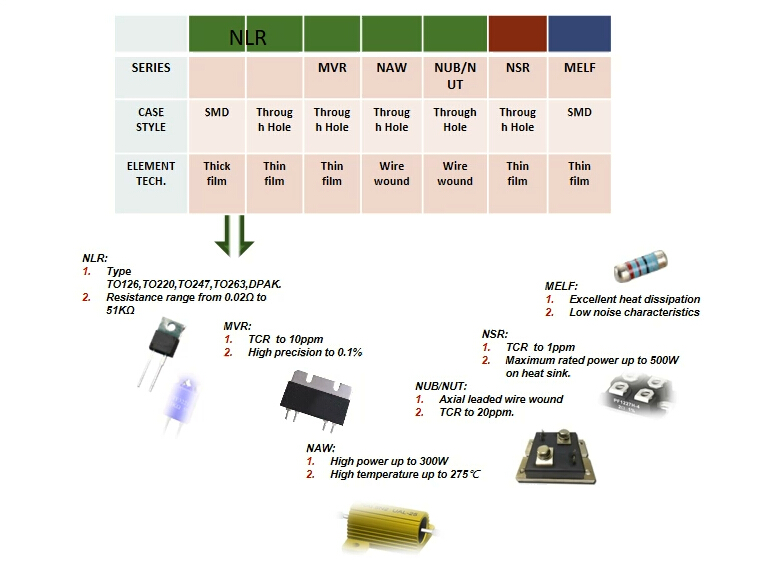

TCR是电阻值随温度变化的稳定性的量度。厚膜电阻的标准TCR值为±100,200和300ppm /℃。标准薄膜电阻TCR值为±25,50和100ppm /℃。相同生产批次的相似值电阻器在芯片与芯片之间的TCR行为几乎没有变化。典型厚膜电阻批内的TCR值变化小于50ppm，而典型薄膜制造批内的TCR值变化小于30ppm。当需要时，可在薄膜批中实现低于15ppm的跟踪。不同生产批次的电阻器在TCR上有更大的变化。如果需要紧密跟踪，以便可以从单个生产批次中为您提供选定的电阻。

厚膜电阻应用电热致动器驱动的横向接触串联-并联欧姆射频微机电系统开关的设计、制造和表征。由于所提出的微机电系统开关是电热致动的，厚膜电阻可以在0.16 V的极低工作电压下工作。在该开关中，两个串联开关由悬挂在衬底沟槽上的传输线的四分之一波长段级联，根据阻抗变换原理形成串联-分流结构。通过使用单双向热微机电系统致动器来控制信号，该开关在通过高功率微波信号时提供更高的可靠性。

厚膜电阻测量结果表明，dc - 40ghz的插入损耗可达1.2 dB或更好。在5ghz时隔离为- 50db，在20ghz时隔离为- 45db，在35ghz时隔离为- 60db。此外，该开关还具有高线性度，高功率处理dc - 40ghz应用。在关闭状态下，在1ghz的输入功率为40dbm时，不会发生自驱动。在厚膜电阻开关开启状态下，在低于31 dBm输入功率的情况下，由于射频功率的影响，触点没有明显的插入损耗变化或问题。
