线绕电阻器有什么优点,及绕线电阻的作用介绍

来源:万利隆电子 人气:发布时间:2020-08-07
线绕电阻通常有一个电阻范围从1Ω约50 kΩ。因为线绕的电阻使用一圈导线作为阻性元件,所以在某种程度上线绕的电阻可以充当电感器。这就限制了线绕的电阻在低频电路中的使用,最多可达数万赫兹(kHz)左右。这种电阻器额定功率可达25W,用于安装在印刷电路板上,为了防止热损坏电路板,特殊形状的支架确保电阻器和电路板之间有一个气隙。整个电阻器被封装在一个防爆陶瓷层中。

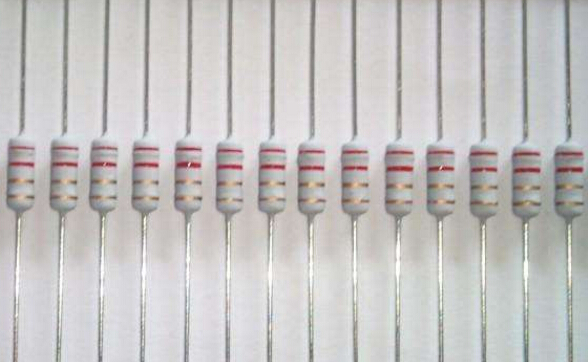

线绕电阻器


在给定的额定功率下,线绕电阻器的物理尺寸比碳组成电阻器或薄膜电阻器要小,将这个5W的电阻器与1W的电阻器进行比较中我们可以清楚的看到。然而,线绕电阻器不具有组成或薄膜类型的紧密公差。列如一电阻器有一个±10%的公差,大功率金属薄膜与绕线电阻也是有很多不同,我们也可提供大功率的金属薄膜电阻,额定功率小于线绕式电阻通常小于5W,但公差更小。

线绕电阻器
在这种易熔线绕的电阻中,流过电阻器的电流首先流经位于电阻器本体附近的弹簧加载接头。在正常情况下,由线绕电阻产生的热量不足以熔化焊料团,使弹簧线固定在适当的位置。如果通过电阻器的电流过大,电阻器就会过热,焊料熔化,导线弹起,连接断开,电流停止。这就需要维修技术人员在重新焊接弹簧连接以恢复正常操作之前找出电流过流的原因。重要的是在重新焊接时使用正确类型的焊料,因为这将影响弹簧开启时的温度。
