贴片电阻串联使用在交流电路中如何计算总阻值

来源:万利隆电子 人气:发布时间:2020-12-01
在由多个贴片电阻串联的交流电路中,由于所有的电压都是同相的,所以贴片电阻上的所有电压降都可以相加得到电路的总电压。同样地,在一个贴片电阻并联的交流电路中,所有的支路电流都可以相加得到电路的总电流,因为所有的支路电流都是同相的。我们可以看到,在横轴上的任意一点,瞬时电压和电流是同相的,因为电流和电压同时达到最大值,即相位角斜率为0。

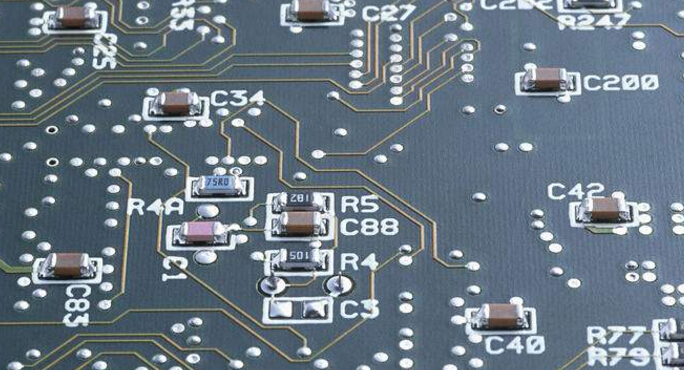

贴片电阻

然后利用欧姆定律将这些电压和电流的瞬时值进行比较,得到电阻的欧姆值。下面考虑由交流电源和电阻器组成的电路。由于交流电路中电阻器的电压和电流的相位角为零,则电路的功率因数为cos0o = 1.0。只要将电压和电流相乘,就可以求出电路在任何时刻的功率。功率(P),消耗的电路给出P = VrmsΙ因为Φ在瓦茨。但由于cos(Φ)= 1在一个贴片电阻电路,功率消耗只是给出,P = VrmsΙ欧姆定律一样。

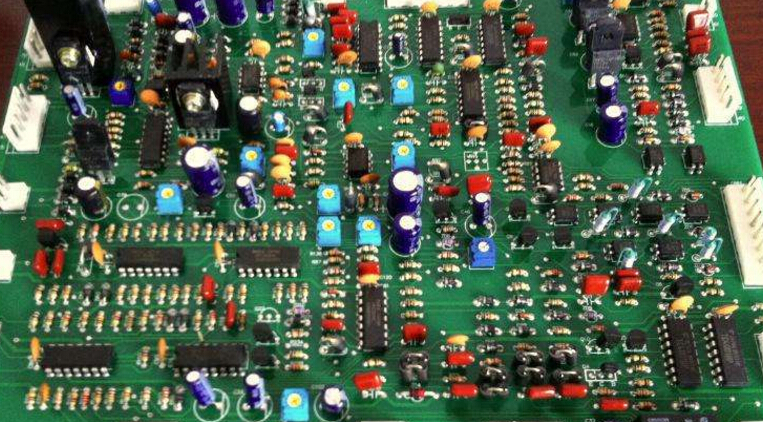

贴片电阻

这就给出了“功率”波形,波形如下图所示为一系列正脉冲,因为当电压和电流都在它们的正周期的一半时,贴片电阻合成的功率是正的。当电压和电流都为负值时,两个负值的乘积为正功率脉冲。那么在由交流均方根电源馈送的贴片电阻负载中耗散的功率与连接到直流电源的电阻的功率相同。最大值的交流电与相同值的直流电产生的热效应是不一样的。为了比较等效直流的交流加热效果,必须使用均方根值。任何贴片电阻式加热元件,如火、烤面包机、水壶、熨斗、热水器等都可以归类为电阻式交流电路,我们在交流电路中使用电阻来加热我们的家和水。
