电阻器是一种非常重要电子元器件，广泛应用于电器设备中。现在的电阻大多数包括电阻体和引线，引线接于电阻体的引出端构成电阻。这种电阻在一定程度上能满足需要，但其缺点是:电阻焊接时，需要手工插接，耗费时间，且有浮高要求时，难以实现自动化；电阻紧贴PCB板时，PCB板容易升温，不易通过安规测试；电阻焊接需波峰焊接，焊接不稳定，产品不良率高。

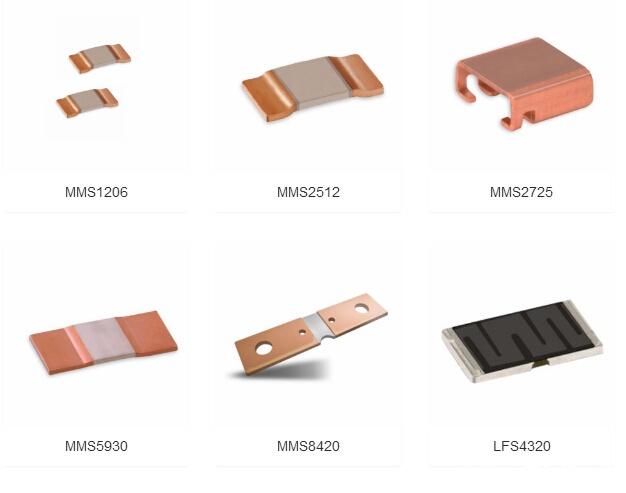

为了克服引线电阻和插件电阻的现有技术存在的不足，很多生产电阻厂商提供一种结构简单、散热性好的大功率贴片电阻。大功率贴片电阻目前采用两种设计方案，一种大功率贴片电阻，包括电阻本体，该大功率贴片电阻还包括端帽和支架，所述端帽安装在电阻本体的两端并与电阻本体的引出端连接，所述支架固定在端帽的底部，这种大功率合金贴片电阻器有以下几种优势：
一、大功率合金贴片电阻器呈L形，且沿电阻本体的纵向呈对称分布，使电阻可稳固焊接在PCB板上。
二、大功率合金贴片电阻器的脚部开有凹槽，方便电阻与PCB焊接。
三、大功率合金贴片电阻器高度为O 20mm，电阻浮高后，散热效果好，且电阻产生的热量不会传递到PCB板，确定PCB板能通过安检。
四、大功率合金贴片电阻器的中部开设通孔，有利于电阻散热。
五、大功率合金贴片电阻器支架顶部开有弧形槽，所述端帽安装在弧形槽上，方便端帽固定在支架上。
大功率合金贴片电阻器与现有技术相比较，它通过端帽与电阻本体的引出端连接并由支架支撑，通过支架与PCB板连接，避免了传统电阻的引线连接，提高了贴片电阻的焊接效率，节约工时；同时，电阻浮高后，散热空间加大，具有良好的散热性能，热量不会传递到PCB板上，使PCB板容易通过安全规定论证，且节约PCB板的空间；另外，电阻浮闻后可使用回流焊工艺，焊接稳定，提闻了广品的良品率。
