开尔文电阻检测用四线检测电阻故障技巧

来源：万利隆电子阅读量：2000发布时间：2019-03-01

开尔文检测电阻采用四线检测电阻故障方法，它是一种电阻抗测量技术，使用单独的对载电流和电压检测电极，相比传统的两个终端传感能够进行更精确的测量。开尔文连接故障检测电路，包括用于开尔文检测电路的被测组件和测试针床，测试针床的四个探针分为两组探触被测组件，开尔文检测电路的两组测试线路分别连接测试针床的两组探针，其中，针床的每一组探针分别连接有一个针床触点连接检测电路。

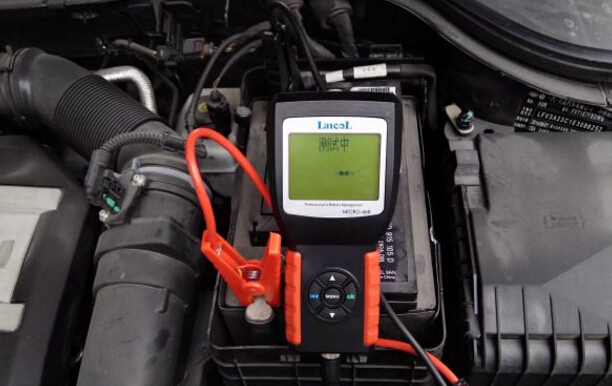

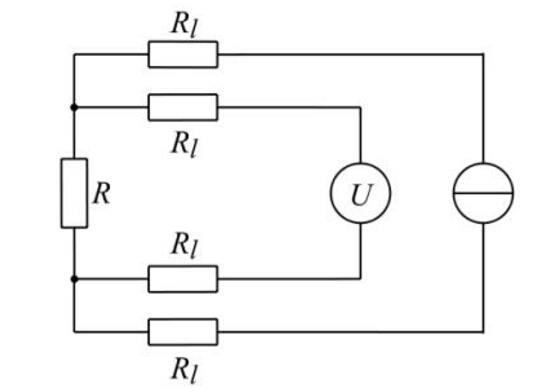

通常四线开尔文测试的目的是扣除导线电阻带来的压降。一段30cm长导线的等效电阻大概是十毫欧姆到百毫欧姆，如果通过导线的电流足够大（比如是安培级的话），那么导线两端的压降就达到几十到上百mV。如想准确测量负载两端的电压就必须扣除导线电阻带来的压降。

但开尔文四线检测必须保证高端和低端的端子在器件端短路，确保四线连接正常，故在进行开尔文检测时，需要进行开尔文故障检测，确保接触的可靠性。现有的开尔文故障检测方式，采用搭接内部环路，检测环路通断是否异常。但开尔文故障检测时通常会连接外接测试器件，现有方法会对器件端造成影响，严重情况下甚至打坏器件。

另外针床触点连接检测电路包括一个限制容量的电容，电容通过连接在电容两端的两个换向开关的导向分别形成直流充电回路和放电回路，在测试过程中放电回路包括所述电容，电容串接放电电阻、光电耦合器输入端和所述一组探针，光电耦合器输出端连接信号输出电路，信号输出电路连接一个信号检测仪，通过信号检测仪判断针床触点的连接故障。
