继电器额定工作电压的如何正确选择?

文章来源:万利隆电子 阅读次数:发布时间:2018-10-23

电路中继电器是我们常见的一种元器件与电阻产品一样都有着非常重要的作用,我们在电阻的选择时候都需要进行电压,电流以及工作电阻功率都要分析透彻;继电器也是如此,在电路中如何选择正确的电压也是非常关键;

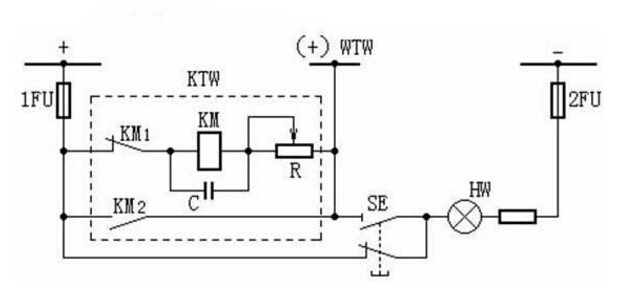

继电器原理图

通常我们用继电器额定工作电压用来做继电器最主要的一项技术参数。在使用继电器时,应该首先考虑所在电路(即继电器线圈所在的电路)的工作电压,继电器的额定工作电压应等于所在电路的工作电压。一般所在电路的工作电压是继电器额定工作电压的0.86。注意所在电路的工件电压千万不能超过继电器额定工作电压,否则继电器线圈容易烧毁。另外,有些集成电路是可以直接驱动继电器工作的,而有些集成电路电路输出电流小,需要加一级晶体管放大电路方可驱动继电器,这就应考虑晶体管输出电流应大于继电器的额定工作电流。



1、晶体管驱动电路

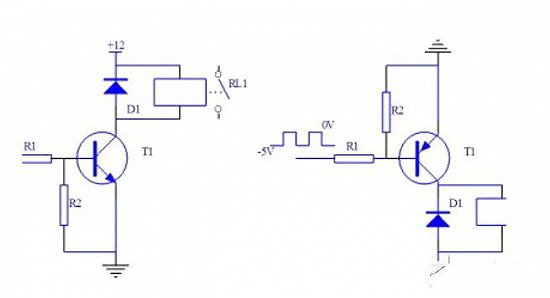

当晶体管用来驱动继电器时,必须将晶体管的发射极接地。具体电路如下:



继电器

2 、继电器电路工作原理简介

NPN 晶体管驱动时:当晶体管 T1基极被输入高电平时,晶体管饱和导通,集电极变为低电平,因此继电器线圈通电,触点 RL1吸合。当晶体管  T1基极被输入低电平时,晶体管截止,继电器线圈断电,触点 RL1断开。



继电器的工作原理以及继电器的驱动电路都要进行分析和测试,驱动电路的设计要根据所用继电器线圈的吸合电压和电流而定,一定要大于继电器的吸合电流才能使继电器可靠地工作,同时也考虑电路中一些精密电阻、电容、二极管和晶体管相互链接而产品的一些影响,正确判断继电器的使用电压。
