电流检测电阻高测量精度要求电阻更低温漂设计

来源：万利隆电子阅读量：2000发布时间：2019-03-29

电流检测用电阻器具备由金属材料构成的电阻体、由导电率高于这种电阻体的金属材料构成的一对电极，而且电流检测用电阻器是将电流检测电阻电阻体和电流检测电阻电极接合而构成的金属板电阻器，电流检测电阻一对电极由第1电极和长于这种第1电极的第2电极构成，在这种第2电极形成狭缝，使这种第2电极的一部分成为用于检测电压的端子。

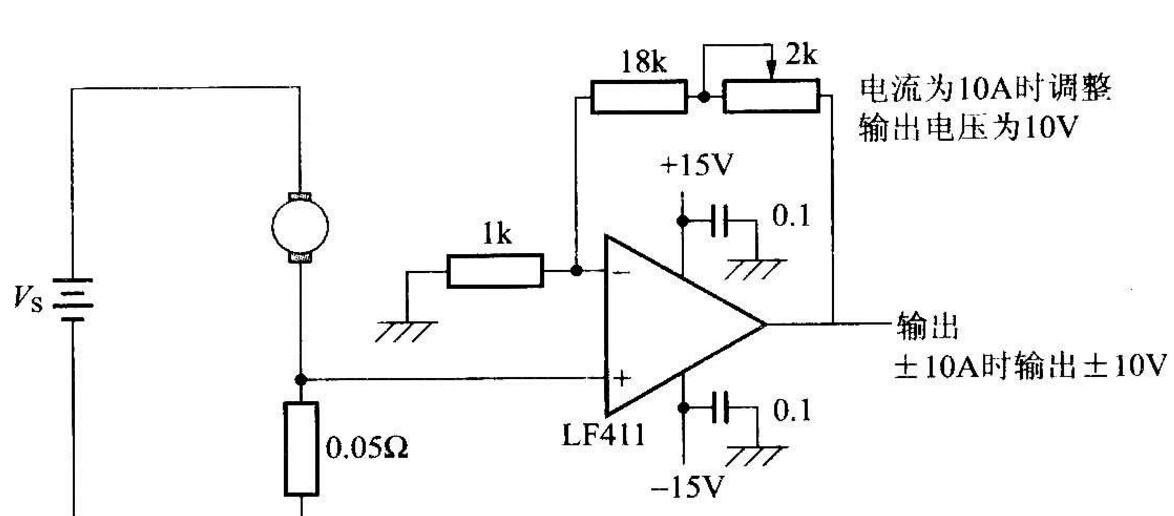

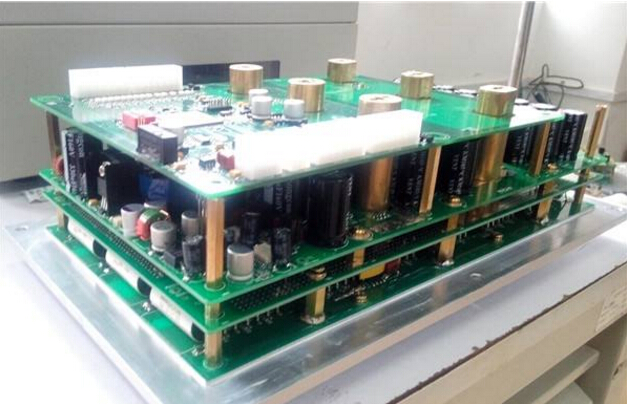

由此，能够缩短电阻体的长度，而成为低电阻值的电阻器，并且在第2电极中形成狭缝，使这种第2电极的一部分成为用于检测电压的端子，从而能够排除电极材料的高的电阻温度系数的影响，进行高精度的电流检测。电流检测电阻是负载电阻，通常为直流电机、电磁阀或加当电流过电流检测电阻时产生一个电压降，电流检测电阻一般取很小的阻值，一般为几毫欧到几百毫欧。

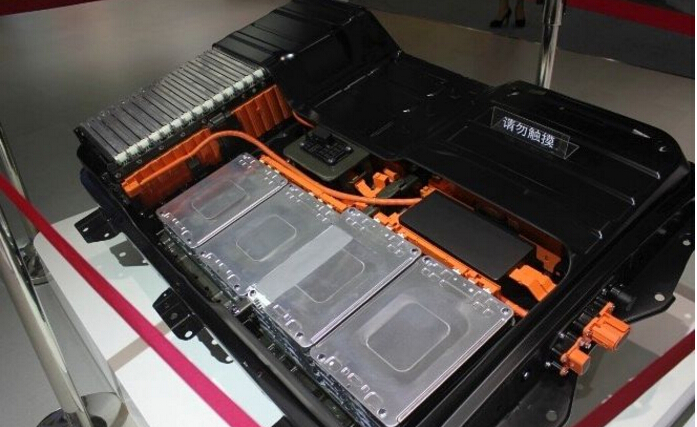

为了满足高电流且极低电阻要求，很多电阻生产公司生产各种系列的电阻值可低至50微欧（μΩ），连续电流高达1000A，额定功率则高达50 W。为了提高设计灵活性，新的元器件有三种不同的封装尺寸，这些高功率电流检测电阻还可提供极低的电阻漂移和温度，在20°C至60°C的温度范围内，其低电阻温度系数（TCR）为50 PPM /°C。
