SMT电阻器或SMD电阻器采用贴片电阻封装好处

来源：万利隆电子阅读量：2000发布时间：2020-03-19

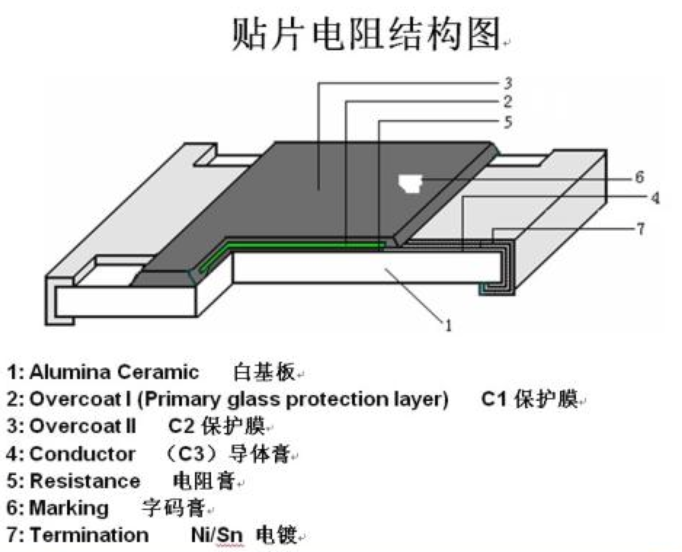

SMT电阻器或SMD电阻器是矩形的，因此通常被称为片式电阻器。它们在主陶瓷体的两端都有金属化的区域，这样它们就可以被设置在印刷电路板上，印刷电路板上有衬垫，两端被设置在衬垫上提供连接。显示外部视图的表面安装电阻器的总体结构，表面贴装电阻器特性，电阻器是由氧化铝或陶瓷基板制成的。然后，将端部连接电极底座放在上面，然后点燃，以确保它们牢固地固定在适当的位置。

贴片电阻生产时候将沉积一层薄膜电阻材料，通常是金属氧化物或金属薄膜——再次烧制电阻。长度、厚度和使用的材料都决定了部件的电阻。然而，在许多情况下，电阻元件将使用YIG激光器进行修剪，以获得所需的电阻。一旦电阻元件完成，它就被一层连续的保护层所覆盖，这些保护层都可以在应用之间进行尝试。这些保护层不仅可以防止机械损伤，还可以防止湿气和其他污染物的进入。

如果电阻足够大，最后一步是做标记。一旦电阻完成，它们就被包装成吸塑辊的形式，用于拾取和放置机器，或者它们可以作为松散的部件提供，这同样可以被拾取和快速机器使用。由于贴片电阻是使用金属氧化物或金属薄膜制造的，并且使用坚固的涂层进行保护，这意味着它们是稳定的，并且具有良好的温度和时间耐受性。

通过表面贴装电阻器的横截面，显示电阻元件和SMD的其他区域，SMD电阻器两端的终端是电阻器整体性能的关键。电阻元件和终端之间的内部连接通常使用镍基层，然后连接的外层使用锡基层，以提供良好的可焊性，这是这些组件的关键要求。贴片电阻封装通常符合无源贴片元件的标准贴片轮廓。不用说，偶尔也可以使用其他不太标准的包。在新的设计中，有一个不断增长的趋势，即向一些功耗允许的非常小的封装迁移。这节省了电路板空间，允许进一步缩小设备，或将更多功能打包到同一空间。
