线绕电阻应用电路对电感电容有什么影响

来源：万利隆电子阅读量：2000发布时间：2020-03-20

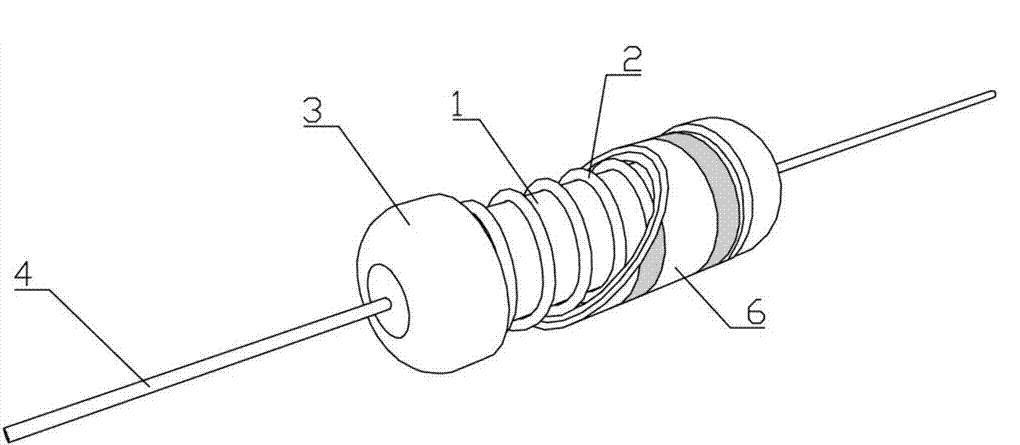

绕线电阻对低频和直流操作非常有利，但随着操作频率的升高，电感和电容的影响变得更加明显。电感产生于这样一个事实：电阻实际上是一个电阻线线圈，并且影响着电感。电容发生在线圈的不同匝数之间。当工作频率上升到100kHz左右时，这些影响会变得显著并改变电路的工作。通常，线绕电阻器作为普通线圈绕在陶瓷成型器上，这对于大多数类型的操作都是足够的。然而，如果需要低电感和低电容，也有其他方法可以用来降低，虽然没有消除电感和电容。

有一些方法可以用来降低电感，线绕电阻器采用双线绕制可以采用的一种方法是使用双线绕制，即两条单独的线连在一起。然后这些可以在远端连接。这个概念是，通过这种方式将两条电线连接在一起，电流将以完全相反的方向流动，磁场将被抵消。虽然不完美，它显着减少电感，但由于两线运行在接近，不需要的电容增加。

当导线进入电阻线圈时，它分成两部分，一部分朝一个方向缠绕，另一部分反向缠绕。通过以这种方式缠绕，电线的排列使得电流流向相反的方向，从而降低电感。此外，导线之间的走线方式与双线绕组不同，因此不会增加e电容。线绕电阻器的自感和电容始终是一个问题。因此，线绕电阻器很少用于高频或射频应用。只有当线绕电阻器被用于不携带射频的电路部分时，才会被使用。专业的缠绕技术往往只能作为最后手段使用。如果电阻上存在高频，最好使用不同的电阻技术。

线绕电阻器被广泛使用，线绕电阻器特别用作大功率电阻，需要消耗更大的功率。线绕电阻器被广泛应用于许多电力应用中；线绕电阻器不仅物理上比许多其他类型的电阻器大，而且具有导线导体和陶瓷成型器，线绕电阻器比其他类型更适合用作大功率电阻器。不幸的是，线绕电阻器的结构意味着线绕电阻器比通常使用的小得多的电阻要贵得多。线绕电阻器也用于需要非常接近的公差和高温稳定性的地方。这种电线的电阻温度系数通常比许多其他类型的电阻要高，尽管现在很多电阻都很好。
