精度电阻器应用DAC与输出电路负载隔离作用

来源:万利隆电子 人气:发布时间:2020-03-26
精度电阻器几乎在很多高精密设备上都可以发现,精密电阻器使用已经在很多领域打开市场,尤其是在一些高精密仪表仪器上。目前高精度电阻器已经成为某些行业门槛,没有这些高精度电阻器几乎无法实现产品正常运转。目前几乎所有实际的电流型DAC一样,输出电流通过一个运放,作为电流-电压转换器,同时将DAC与输出电路负载隔离。这里,由于运放是逆变的,因为逆变输入的虚地是需要的,所以输出是与输入二进制字和电压基准成比例的负电压。

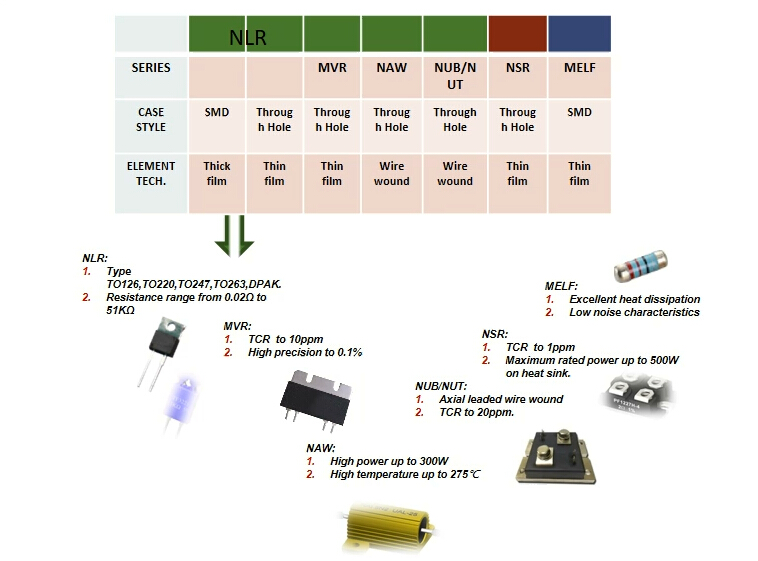

精度电阻器应用DAC与输出电路负载隔离作用
精度电阻器应用DAC当所有的输入位为0时,没有电流流入运算放大器,输出电压为0。如果MSB为1,流入运算放大器的电流为Vref/2K,输出电压为- Vref/2,因为反馈电阻(Rf)为1K欧姆,运算放大器的增益为- Rf/Rin。同理,如果第1位是1,它产生的电流为Vref/4K,输出电压为-Vref /4;如果LSB(第0位)为1,它将产生Vref/8K的电流,产生-Vref /8的输出电压。如果超过一个位元是1,它们的电流在运算放大器的输入端相加,产生适当的输出电压。如果所有的位都是1,输出电压是- 7/8 Vref。这是完整的输出。

精度电阻器应用DAC可以产生八个离散的模拟输出电平,间隔为1/8 Vref。注意,如果我们将这些值归一化为Vref,那么我们处理的是分数二进制值。如果我们设置Vref = 10.00 V,则全尺寸输出为−8.75 V,步骤为1.25 V。如果我们将DAC中的位增加到n,那么最有效位的电阻器值将保持不变,而最无效位的电阻器将增加更大的精密电阻。
精度电阻器应用DAC与输出电路负载隔离作用
精度电阻器应用DAC的优点是每一位只需要一个开关和一个高精密电阻。主要的缺点是,随着转换器位的增加,所需要的不同精度电阻器值的数量以及电阻器值的总范围都增加了。如果我们把DAC的分辨率从3位提高到8位,精度电阻器值将增加到256K欧姆。这使得维护单调性、线性和整体精度变得非常困难,因为需要的阻值范围很广。
