厚膜电阻应用PCB混合电路，如何选择厚膜电阻材料

来源：万利隆电子阅读量：2000发布时间：2020-03-30

我们常见电阻用厚膜技术和薄膜技术制作的电阻器，质量好成本低的优势，昂贵的碳薄膜电阻经常与pcb联用。相比精密电阻用于集成电路技术中，薄膜电阻对温度的灵敏度较低有更广泛的价值。厚膜电阻的能力内饰膜电阻提供了一定程度的精度可从扩散电阻或碳组合电阻，具有多功能性。混合技术提供了能够在同一电路上混合不同的半导体技术，如CMOS和TTL获得两者的最佳特性和降低成本。与复杂的PCB组装相比，混合电路可以更便宜，不仅对电路级还可以在系统级上进行更小的整体系统大小。

厚膜电阻应用PCB混合电路可靠性高，混合电路更可靠比PCB组件在极端环境条件下。使用的互连类型要装配混合电路，如线键，有比焊点的故障率低得多。PCB混合电路安全分析起来要困难得多逆向工程是一种混合电路在印刷电路板上，混合微电路的主要缺点是他们的成本。对于简单的一层或两层电路，pcb比混合电路提供更低的成本，而混合电路则稍少一些，增加了相应的线性电路的频率响应。

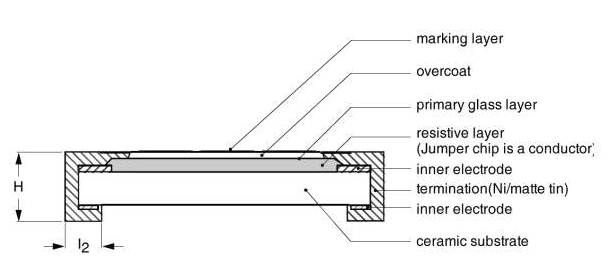

厚膜电阻应用厚膜技术标准的金属陶瓷厚膜浆料有四种主要成分成分:一个活跃的元素，建立了膜的功能，提供了一种粘附元素附着在承印物和基体上的附着力悬浮液中的活性粒子，有机粘合剂这为屏幕提供了合适的流体性质，以及一种溶剂或稀释剂载体相的粘度。导体材料主要由金和银和合金的这些材料与铂和钯。最常用的是钯银合金。
