大功率线绕电阻应用大功率产品中采用铝壳与散热片散热

来源：万利隆电子阅读量：2000发布时间：2020-06-28

大功率线绕电阻或线绕电阻可以应用于非常高的功率产品中。功率范围从0.5瓦到1000瓦以上不等。大功率线绕电阻器根据镀层的类型可以分为几种类型。硅树脂用于最低的耗散水平。它们是紧凑的电阻，可以承受温度上升高达300℃以上的环境温度。

另一种涂层是玻璃釉大功率线绕电阻。这种传统涂料在低温下具有良好的绝缘性能，但在全额定温度下，其绝缘性能会大大降低。这一特性使得它越来越不常见。功率线绕电阻最大工作表面温度可达400℃。TCR在75 - 200ppm /℃之间变化。典型的阻力值的范围从1Ω直到10 kΩ。大部分的电力线绕电阻都有陶瓷芯和陶瓷涂层来保护绕组。

大功率线绕电阻陶瓷涂层结合了高绝缘和物理保护和良好的散热。典型的额定功率在4到17瓦之间。最大表面温度在300℃左右，TCR在250 - 400ppm /℃之间变化。电阻的值是10 kΩ和22 kΩ之间。通常它们是用允许垂直或水平安装的引线制造的。

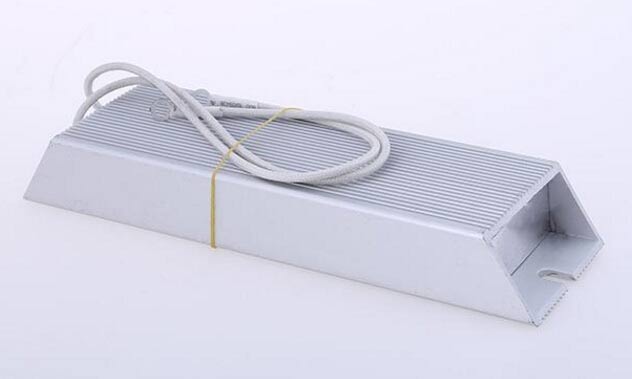

大功率线绕电阻对于最高的耗散值，电阻器有一个铝壳与散热片。这些散热片提供了一个更大的表面积，从中散热量，让电阻处理更多的权力而不被损坏。这些电阻有陶瓷核心和硅树脂涂层，包裹在铝挤压。表面经过阳极氧化处理，以保持良好的绝缘电阻。这些电阻器的典型功率额定值为25到50瓦。这是假设电阻器将安装在金属表面，以便热量可以更好地散失。最高表面温度约为300°C和TCR低25 ppm /°C左右欧姆值高于50Ω。通常，低阻值时，TCR较高。
