SMT贴片电阻与碳组成电阻有哪些不同

来源：万利隆电子阅读量：2000发布时间：2020-08-06

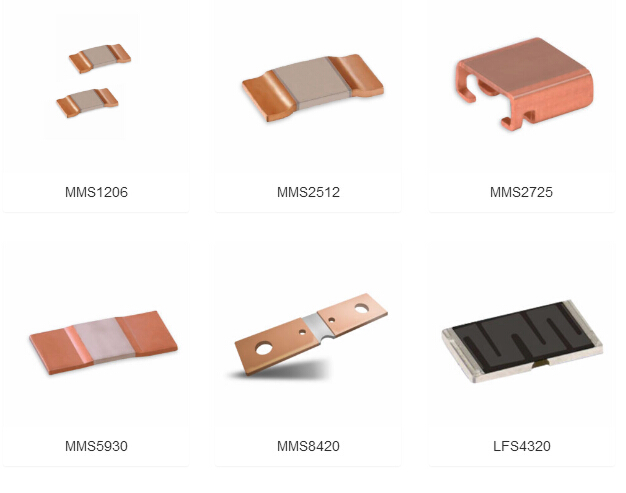

许多现代电路使用SMT贴片电阻，SMT贴片电阻的制造包括在一个微小的陶瓷芯片上沉积一层电阻材料薄膜，如氧化锡。然后电阻器的边缘被精确地磨平，或者用激光切割以在设备的两端给出一个精确的电阻，这取决于电阻器薄膜的宽度。SMT贴片电阻公差可低至±0.02%。两端的触点直接焊接到电路板上的导电印版上，通常采用自动装配的方法。SMT贴片电阻通常具有非常低的功耗。它们的主要优点是可以达到非常高的组分密度。

SMT贴片电阻结构类似于金属膜电阻，但一般具有更宽的公差(通常为+/- 5%)，SMT贴片电阻安装在纸带上，用于机器插入印刷电路板。小型贴片电阻器是非常便宜的元件，通常也以10s或100s的批量销售，这种形式便于操作。

与SMT贴片电阻不同的碳组成电阻是最古老的设计，通常是最便宜的电阻。碳颗粒与填充材料混合并插入管状套管中。早期使用的是硫化橡胶，但在现代设计中，碳是与陶瓷填料混合。阻值是由添加到填料混合物中的碳量决定的。碳组成电阻没有碳或金属薄膜类型的紧密公差。典型的公差为正负10%或20%。然而，它们的一个优点是比更现代的类型更适合于涉及大电压脉冲的应用。
