什么是SMD电阻器字母数字标记

来源:万利隆电子 人气:发布时间:2021-05-25

SMD电阻器为了在印刷电路板上进行表面安装,常规类型的电阻器使用不方便。因此,已经开发出特殊的技术来使它们变小-长而又几毫米宽。这使您可以最大程度地使用电路板面积。但是在微型电阻器上,甚至颜色编码也很困难。因此,对于SMD电阻器,已经开发出自己的标记-字母数字。对于中等误差的SMD电阻器,用于标记电阻器的前两个选项三位或四位数字用于具有平均误差(允许偏差为5-10%)的电阻器。在它们中,前两位或三位数字是面额,最后一位确定乘数。显示了您需要提高10的程度。对于那些难以提高到幂的人,乘数如下图所示。您也可以说最后一位数字表示乘法器中有多少个零。

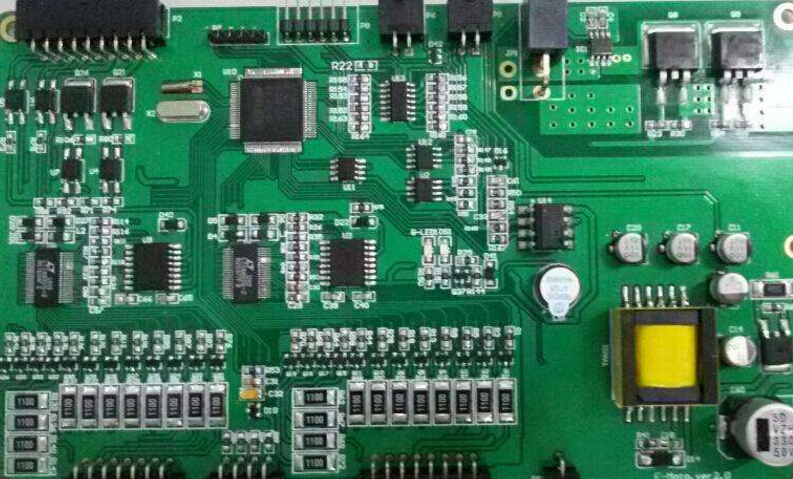

SMD电阻
查找面额的原理类似于电阻器的字母数字标记。前两位或三位数必须乘以一个系数。为了更加清楚,让我们看一些有关SMD电阻的标签示例。480-48必须乘以1,即,这是一个48欧姆电阻;313-31必须乘以1000,我们得到31000 Ohm或31 kOhm;5442-544必须乘以100,总计54400欧姆或54.4 kOhm;2115-211乘以100,000,我们得到21,100,000欧姆或21.1兆欧。但是,为了标记低电阻的SMD电阻器电阻小于100欧姆,可以使用其他系统。在此有必要确定该点的位置。他们将拉丁字母R代替了圆点,而不是圆点。下图是一个示例,很容易弄清楚。

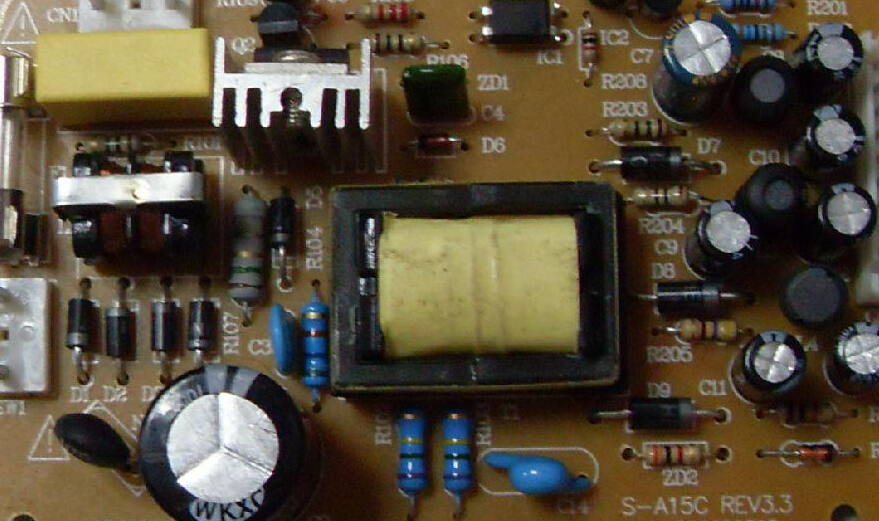

SMD电阻
如果在电阻器外壳上看到字母R,则表示额定值很小-不超过100欧姆。有时会有一个字母K的变体。该字母用于对乘数10³或1000进行编码。此类指定是通过类推创建的,即字母的位置表示一个点的存在。在所有示例中,只有K47才能拆卸,甚至4K7也可以拆卸。其余的很容易理解。所以是K47。由于字母在数字前面,因此我们在它们前面加上逗号,并且系数已知-1000。因此我们得到:0.47 * 1000欧姆= 470欧姆。第二个示例:4K7。由于字母在数字之间,因此我们在此处加上逗号,乘数仍然相同-1000。我们得到4.7 * 1000 = 4700 Ohm或4.7 kOhm。
