分流器分类及分流器测量直流电流的作用

来源:万利隆电子 人气:发布时间:2019-03-13
分流器是测量直流电流用的,用于直流电流测量的分流器有插槽式和非插槽式。分流器其实是一个阻值很小的电阻,当有直流电流通过时,产生压降,供直流电流表显示,直流电流表等同于电压表。我们常见的分流器广泛用于扩大仪表测量电流范围,有固定式定值分流器和精密合金电阻器,均可用于通讯系统、电子整机、自动化控制的电源等回路作限流,均流取样检测。
分流器
在很多时候采用分流器测直流电流,因为分流器是一个可以通过大电流的精确电阻,当电流流过分流器时,在它的两端就会出现一个毫伏级的电压,可以用毫伏电压表来测量这个电压,再将这个电压换算成电流.就完成了大电流的测量.

分流器产品也是一个能够通过极大电流的电阻一般常用的15A或20A以及35A的电流表都需要分流器。分流器的阻抗等于表头标志满度电压/表头满度电流。在采用电流互感器的分流器,很多时候我们将大电流以一定变比变成5安培以下的小电流,用小量程交流电流表就可测量大电流了,我们所测得的电流还要乘以一定的比例.

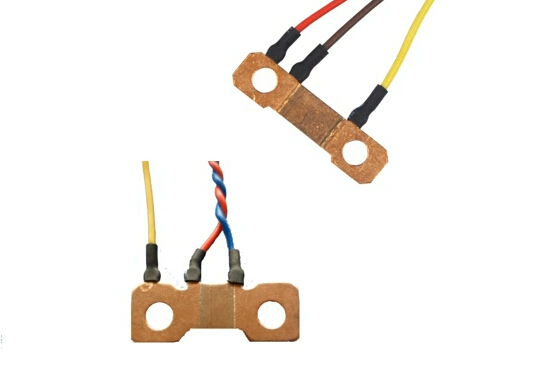

精密分流器
另外分流器也是一根短的半导体,可以由各种金属材料或合金材料生产而成,包括分流器的连接端子。分流器在直流电阻应用需要进行调试,而且串接在直流电路里,直流电流过分流器,分流器两端产生毫伏级直流电压信号,使并接在该分流器两端的计量表指针摆动,该读数就是该直流电路里的电流值。

此外目前市场上的分流器产品,一般有锰镍铜合金电阻棒和铜带,并镀有镍层。这种分流器的额定压降是60mV,但也可被用作75、100、120、150及300 mV。而我们常见的插槽式分流器额定电流有以下几种:5 A, 10 A, 15 A, 20 A 和 25 A,非插槽式分流器的额定电流从30 A 到 15 kA 标准间隔均有。
电池管理系统
对于分流器产品还有一类高精密分流器,这种分流器产品是目前很多高端电子行业最常用的产品,在精密分流器使用中一般当做电流检测,尤其是新能源汽车产品的电池管理系统中,这种类型的精密分流器应用的非常广泛,而且作用非常重要。需要新能源汽车生产商都在进行电池管理系统的升级和换代,这个过程中就需要采用更高精度的精密分流器。
