电子元器件应用电路板中采用多层板设计有什么好处

来源:万利隆电子 人气:发布时间:2019-03-14

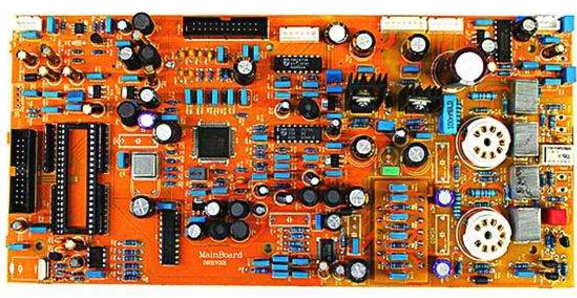

在电子电路设计中的电路板设计,通常把电子元器件集中在一面导线则集中在另一面,这种设计方式是最常用的单面板设计,这种方法可以让电阻器、电容器、三极管、二极管等等电子元器件在其中一面布线。另外一张电路板设计是采用双面板的两面都可以布线,布线面积比单面板大一倍,适合用在更复杂的电路上,这种设计可以让电阻器、MOS管、晶体管之类的电子元器件更加合理布局。

电阻器

单面板设计和双面板设计电路板都有各自的优点,使用多层板的优点有装配密度高体积小,电子元器件之间的连线缩短,信号传输速度提高。并且方便布线,对于高频电路加入地线层,使信号线对地形成恒定的低阻抗,屏蔽效果好。但是层数越多成本越高,加工周期也更长,质量检测比较麻烦。

电阻器
我们常见的收音机产品来说它的设计电路非常简单,它可以使用单面板也可以使用双面板设计。但随着微电子技术的发展,电路的复杂程度大幅提高,对电路板的电气性能也提出了更高的要求,如果还采用单面板或双面板的话,电路体积会很大,给布线也带来了很大困难,除此之外,线路间的电磁干扰也不好处理,于是就出现了多层板(层数代表有几层独立的布线层。
电阻器
多层板实际上是由蚀刻好的几块单面板或双面板经过层压、粘合而成的电路,这种设计可以让精密电阻、大功率晶体管、电容等布局更好的扇热设计。另外常用的双面板很容易分辨,除了两面的走线外其它地方都是透光的。对于四层板和六层板来说,因为电路板中的各层结合得十分紧密,如果板卡上有相应的标记,相对于其他面板设计来说更难区分。

总的来说电子元器件采用单面板设计还是多层板设计,这需要根据电路和产品来进行匹配。对于很多电子元器件来说,合理设计散热布局才是最关键,以电阻器为例不是单面板设计还是多层板,只要进行合理的布局就可以让电阻器发挥最好的效果。
